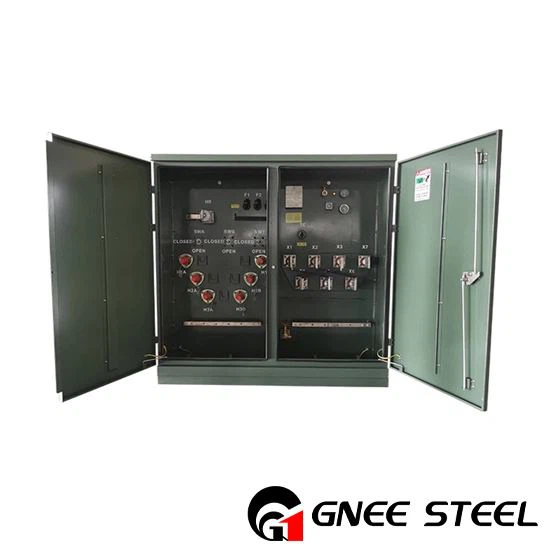

75 কেভিএ প্যাড মাউন্ট ট্রান্সফর্মার
আমাদের পণ্য সম্পর্কে আরও জানতে চান? ইমেল বা ফোনের মাধ্যমে আমাদের সাথে যোগাযোগ করুন।
গনি স্টিল প্যাড মাউন্ট ট্রান্সফর্মার
75 কেভিএ ট্রান্সফর্মারটি রেডিয়াল ফিড কনফিগারেশনে রয়েছে। উচ্চ ভোল্টেজের জন্য এটি স্প্লিট ইনসুলেটিং বুশিংস (এইচ 1, এইচ 2, এইচ 3) ব্যবহার করে, যখন কম ভোল্টেজের জন্য এটি 4-গর্তের কোদাল টার্মিনালগুলি (এক্স 0, এক্স 1, এক্স 2, এক্স 3) ব্যবহার করে। ট্রান্সফর্মারটি তরল স্তরের সূচক এবং একটি তেলের তাপমাত্রা সূচক দিয়ে সজ্জিত। তেলের স্তর বা তাপমাত্রা অস্বাভাবিক হলে প্রতিটি সূচক দূরবর্তী পর্যবেক্ষণের জন্য একটি অ্যালার্ম যোগাযোগ থাকে। অতিরিক্তভাবে, এটি একটি দ্বি-অবস্থান লোড সংযোগ বিচ্ছিন্ন স্যুইচ দিয়ে সজ্জিত। গ্রাহকের অনুরোধের পরে, এই 75 কেভিএ প্যাড-মাউন্ট ট্রান্সফর্মারটি ফিউজ সুরক্ষা ছাড়াই সরবরাহ করা যেতে পারে। বায়োনেট ফিউজ (আইএসও লিঙ্ক সহ) এবং বর্তমান সীমাবদ্ধ ফিউজগুলির মতো বিকল্পগুলির সাথে, জিএনইই ট্রান্সফর্মারটি আপনার নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণের জন্য নমনীয়তা সরবরাহ করে।
প্যাড মাউন্টেড বৈদ্যুতিক ট্রান্সফর্মার
| পর্যায় | একক পর্ব |
| পাওয়ার রেটিং | 75 কেভিএ |
| মাউন্টিং | প্যাড মাউন্ট |
| এইচভি ভোল্টেজ | 25 কেভি |
| এলভি ভোল্টেজ | 480grdy/277 |
| এইচভি বিল | 125 কেভি |
| এলভি বিল | 30 কেভি |
| ভেক্টরগ্রুপ | DIN1 |
| শীতল পদ্ধতি | ওনান |
| এসটিডি। | সিএসএ সি 227.4 |
| কনফিগার | রেডিয়াল ফিড |
| ফ্রিকোয়েন্সি | 60Hz |
| চেঞ্জার আলতো চাপুন | 5 অবস্থান |
| তরল ক্ষমতা | 540L |
| মোট ওজন | 1400 কেজি |
| উচ্চতা | 1000 মিটারের চেয়ে কম বা সমান |
| প্রতিবন্ধকতা | 4.00% |
| রঙ রঙ | মুসেল গ্রিন |
75 কেভিএ সিঙ্গল-ফেজ প্যাড-মাউন্ট ট্রান্সফর্মারটি ওনান কুলিং পদ্ধতি নিয়োগ করে এবং খনিজ তেলকে অন্তরক তরল হিসাবে ব্যবহার করে, যা 300 ডিগ্রির সমান বা তার চেয়ে কম ফায়ার পয়েন্ট দ্বারা চিহ্নিত করা হয়। মেরুতা 75 কেভিএ ট্রান্সফর্মারটির জন্য সংযোজনযুক্ত এবং মূলটি কার্যকরভাবে গ্রাউন্ড করা হয়। এই 75 কেভিএ ট্রান্সফর্মারগুলিতে দুটি অভ্যন্তরীণভাবে সংযুক্ত উচ্চ-ভোল্টেজ বুশিং কূপ রয়েছে, যা এইচ 1 এ এবং এইচ 1 বি হিসাবে চিহ্নিত, অপসারণযোগ্য বল্টগুলির সাথে লাগানো। এই কূপগুলি ডেডব্রেক কনুইয়ের মাধ্যমে বিতরণ ব্যবস্থার সাথে সংযুক্ত হতে পারে, ডেড-ফ্রন্ট অপারেশনের জন্য ডিজাইন করা হয়েছে এবং আইইইই 386 এ বর্ণিত মাত্রিক এবং বৈদ্যুতিক প্রয়োজনীয়তাগুলি কঠোরভাবে মেনে চলতে পারে। প্রতিটি উচ্চ-ভোল্টেজ বুশিং কূপকে একটি প্রতিরক্ষামূলক সিএপি দিয়ে চিন্তাভাবনা করে সজ্জিত করা হয়। লো-ভোল্টেজ বুশিংগুলি তামা ধাতুপট্টাবৃত এবং 7-হোল টার্মিনাল সহ তিনটি স্টাড-টাইপ বুশিং দিয়ে সজ্জিত। প্রতিটি ইউনিট 75 কেভিএ ট্রান্সফর্মার দুটি 2-পজিশন তেল-নিমজ্জনযুক্ত লোড-ব্রেক সুইচ দিয়ে সজ্জিত, বিশেষত -40 ডিগ্রি থেকে 120 ডিগ্রি পর্যন্ত বিস্তৃত একটি তাপমাত্রার পরিসরের মধ্যে পরিচালনা করার জন্য ডিজাইন করা হয়েছে, একটি হট-স্টিক মেকানিজম নিয়োগ করে।
